Menyoroti
LED keyboard membrane switch
,metal dome tactile switch
,die cutting membrane keyboard
-
Peringkat sirkuit35V (DC), 100MA, 1W
-
Hubungi Resistensi10Ω --700Ω
-
Resistensi Isolasi> 100MΩ 250V DC
-
Hubungi Bouncing≤ 5 ms
-
Ketahanan Dielektrik250VRms (50-60Hz 1 menit)
-
Harapan HidupTipe datar ≥ 5 juta kali, tipe taktil: ≥ 1 juta kali
-
Kekuatan aktuasiTipe datar 57-284G (2-10 Oz), tipe taktil 170-397g (6-14 Oz)
-
Ganti PukulanTipe datar 0,1-0,5 mm, tipe taktil 0,6-1,5 mm
-
Suhu Operasional-40 - +80
-
Suhu Penyimpanan-40 - +85
-
Kelembaban40, 90% -95%, 240 jam
-
Resistensi Timbal Kawat<1Ω/CM
-
Nilai Saat Ini25-100mA,0~30V DC
-
Nilai Tegangan<50V, DC
-
Waktu Springback Kubah<5 mdetik
-
Kuantitas min Order100
Tekan Tombol LED Sakelar Membran Kubah Logam Pemotong Mati

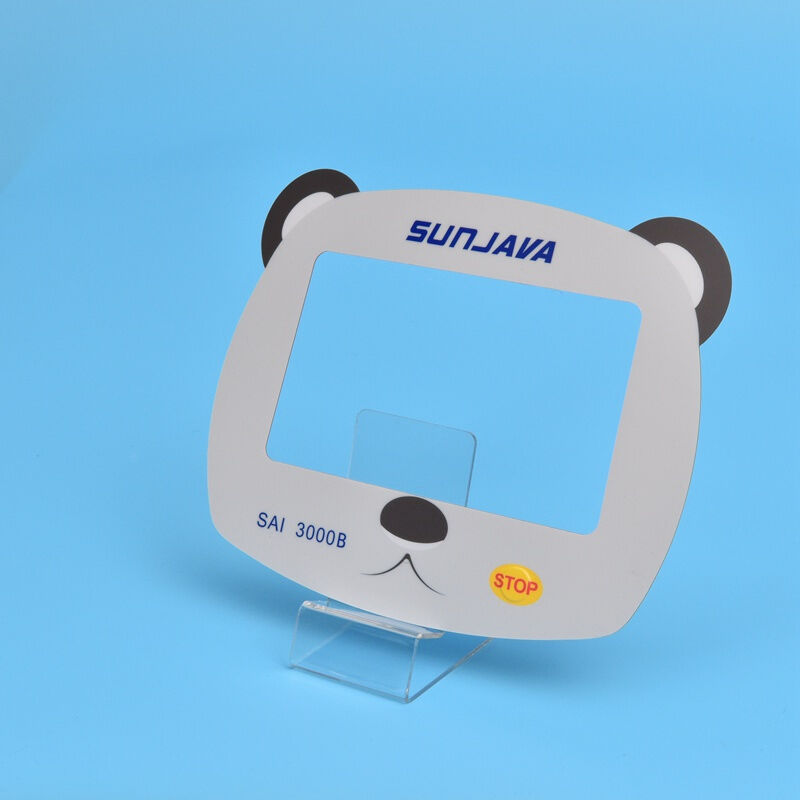

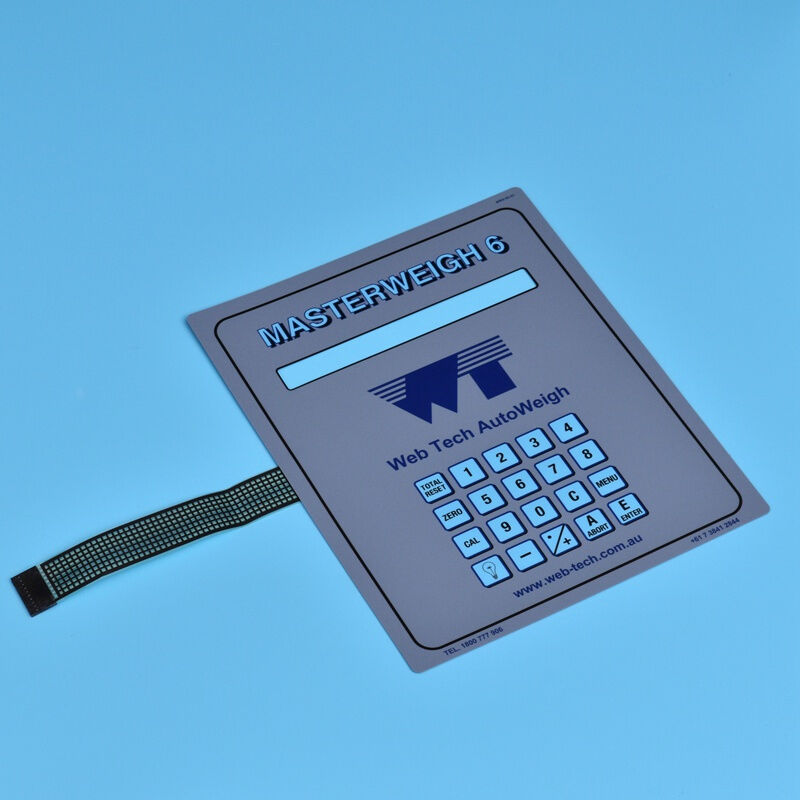

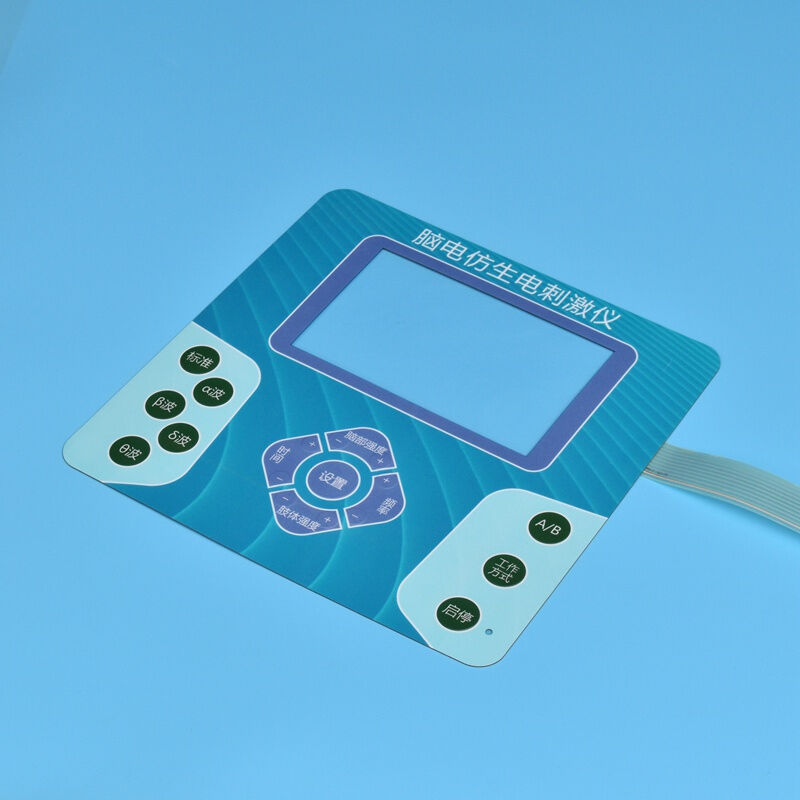

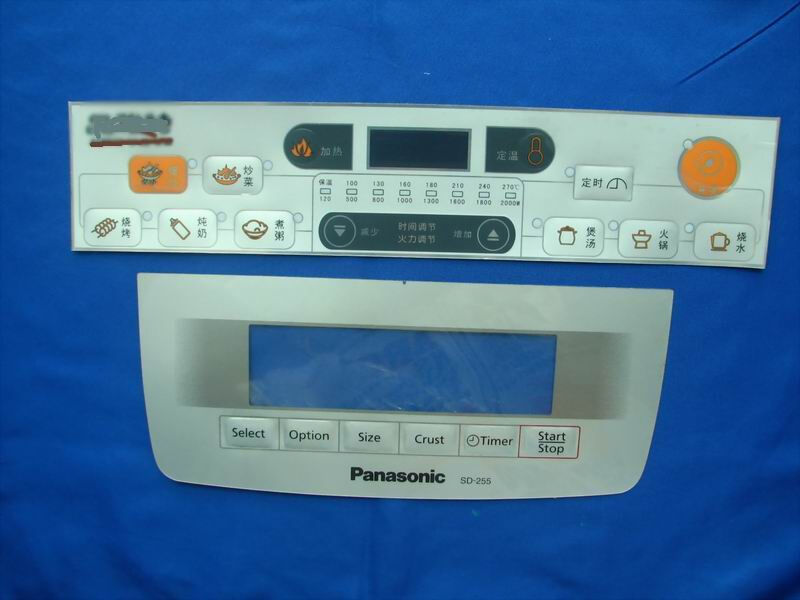

Tekan LED Keypad Die Cutting Metal Dome Membrane Switch
Dengan lebih dari sepuluh tahun pengalaman dalam desain dan manufaktur saklar membran,kami mengkhususkan diri dalam memproduksi keypad karet silikon berkualitas tinggi dan saklar membran untuk berbagai aplikasi termasuk elektronikKami dengan bangga melayani lebih dari 100 pelanggan di seluruh dunia dengan produk yang andal dan layanan yang luar biasa.
Penjaminan Mutu
Semua sirkuit, overlay grafis, dan saklar membran menjalani pengujian dan inspeksi yang komprehensif sebelum meninggalkan pabrik kami untuk memastikan kinerja dan keandalan yang optimal.
Spesifikasi Produk
Sirkuit Cetak Fleksibel
- Bahan: Poliester dengan perak konduktif dan karbon
- Perekat belakang: 3M 467MP, 3M 468MP, 3M 9472LE, dll.
Fitur Sirkuit
- 100% kualitas diuji
- Harapan hidup yang panjang
- Integrasi LED (bi-warna)
- Sirkuit FPC sisi ganda
Karakteristik Kinerja
Sifat Elektronik
- Rating sirkuit: 35V DC, 100mA, 1W
- Resistensi kontak: 10Ω - 700Ω
- Resistensi isolasi: > 100MΩ pada 250V DC
- Contact bounce: ≤5ms
- Resistensi dielektrik: 250V RMS (50-60Hz, 1 menit)
- Harapan hidup: Tipe datar ≥ 5 juta siklus, Tipe taktil ≥ 1 juta siklus
Sifat Mekanis
- Kekuatan penggerak: tipe datar 57-284g, tipe taktil 170-397g
- Jarak switch: tipe datar 0,1-0,5mm, tipe taktil 0,6-1,5mm
Parameter Lingkungan
- Suhu operasi: -40°C sampai +80°C
- Suhu penyimpanan: -40°C sampai +85°C
- Kelembaban: 40°C, 90-95% RH, 240 jam
- Pencocokan warna: Sistem warna Pantone
Spesifikasi Teknis
| Tahan plumbum kawat | < 1Ω/CM | Waktu hidup | > 1 juta kali |
| Listrik nominal | 25-100mA, 0-30V DC | Suhu Operasi | -40°C sampai +70°C (-104°F sampai 158°F) |
| Tegangan nominal | < 50V DC | Operasi Kelembaban | pada 40°C, <98% RH |
| Resistensi isolasi | < 100MΩ, 250V DC | Kubah waktu springback | < 5 msec |
| Pindah perjalanan | Tipe datar 0.05-0.3mm, tipe taktil 0.3-1.5mm | Bahan dasar tegangan tahan | 1500 V DC |
| Fleksibilitas ekor | Setiap sudut dalam 180 derajat | ||
Bahan Bangunan
- PC bertekstur, PC berkilau dengan finishing matte, Autotype PET dan PVC
- Ketebalan: 0,5 mm, 0,7 mm, 0,8 mm, dan 1,0 mm
- Jendela LED: Jelas atau tembus pandang dengan berbagai warna
- Kunci yang tergores: Desain Polydome dan rim
- Kubah logam: merek Nicomatic dan Innovan, nikel dan dilapis emas
- Ekor: Mylar dengan perlindungan UV
- Konektor: Nicomatic, FCI, Molex, dan ZIF
- Perekat: 3M 467, 468, 9495, 7945, dan 7959
Kemampuan Khusus
Kami dapat mengakomodasi persyaratan khusus termasuk waterproofing, pelindung EMI, lapisan jendela / lensa, LED tertanam, dan berbagai finishing UV (berkilau, matte, bertekstur).
Informasi Bisnis
Kapasitas produksi:1,000,000 unit
Harga satuan:Dapat dinegosiasikan
Ketentuan Pengiriman:EXW
Ketentuan pembayaran:T/T
Asal usul:Dongguan
Kemasan:Dalam karton
