Menyoroti
Switch Membran Kubah Logam
,panel membran sirkuit fleksibel
,Papan switch membran sentuh
-
Jenis kontakTipe c Kontak
-
BahanPELIHARAAN
-
Metode DeteksiMode retro-reflektif
-
Jumlah SaklarSakelar Multi Kontrol
-
Peringkat sirkuit35V (DC), 100MA, 1W
-
Hubungi Resistensi10Ω --700Ω
-
Resistensi Isolasi> 100MΩ 250V DC
-
Hubungi Bouncing≤ 5 ms
-
Ketahanan Dielektrik250VRms (50-60Hz 1 menit)
-
Harapan HidupTipe datar ≥ 5 juta kali, tipe taktil: ≥ 1 juta kali
-
Kekuatan aktuasiTipe datar 57-284G (2-10 Oz), tipe taktil 170-397g (6-14 Oz)
-
Ganti PukulanTipe datar 0,1-0,5 mm, tipe taktil 0,6-1,5 mm
-
Suhu Operasional-40 - +80
-
Suhu Penyimpanan-40 - +85
-
Kelembaban40, 90% -95%, 240 jam
-
SertifikasiISO9001
-
Kuantitas min Order100
Metal Dome Flexible Circuit Boards Panel Membran Switch
Sakelar Membran Panel Papan Sirkuit Fleksibel Kubah Logam
Dengan lebih dari sepuluh tahun keahlian desain dan manufaktur dalam sakelar membran dan keypad karet silikon, kami memberikan solusi yang andal untuk elektronik, peralatan, peralatan medis, dan kendaraan militer. Komitmen kami terhadap kualitas telah membuat kami dipercaya lebih dari 100 pelanggan di seluruh dunia.
Semua sirkuit, overlay grafis, dan sakelar membran menjalani pengujian dan inspeksi menyeluruh sebelum meninggalkan pabrik kami untuk memastikan kinerja dan keandalan yang optimal.
Spesifikasi Sirkuit Cetak Fleksibel
Bahan:Poliester dengan perak konduktif dan karbon
Perekat Belakang:Amerika 3M 467MP, 3M 468MP, 3M9472LE, dll.
Fitur Sirkuit
- Kualitas 100% diuji
- Harapan hidup yang panjang
- Integrasi LED dua warna
- Sirkuit FPC dua sisi
Spesifikasi Kinerja
Karakteristik Elektronik:
| Peringkat Sirkuit | 35V (DC), 100mA, 1W |
| Hubungi Resistensi | 10Ω - 700Ω (bervariasi berdasarkan panjang jejak dan bahan) |
| Resistensi Isolasi | > 100MΩ pada 250V DC |
| Hubungi Bouncing | ≤ 5 ms |
| Ketahanan Dielektrik | 250VRms (50-60Hz 1 menit) |
Sifat Mekanik:
| Harapan Hidup | Tipe datar: ≥ 5 juta siklus Tipe taktil: ≥ 1 juta siklus |
| Kekuatan Aktuasi | Tipe datar: 57-284g (2-10 Oz) Tipe taktil: 170-397g (6-14 Oz) |
| Ganti Pukulan | Tipe datar: 0,1-0,5 mm Tipe taktil: 0,6-1,5 mm |
Parameter Lingkungan:
| Suhu Operasional | -40°C hingga +80°C |
| Suhu Penyimpanan | -40°C hingga +85°C |
| Kelembaban | 40, 90%-95%, 240 jam |
| Pencocokan Warna | Sistem pencocokan warna Pantone |
Spesifikasi Tambahan
Bahan:PC bertekstur, PC mengkilap dengan finishing matte, Autotype PET, PVC
Ketebalan:0,5, 0,7, 0,8, dan 1,0 mm
Jendela LED:Jelas atau tembus cahaya dengan semua warna
Kunci Timbul:Polidome dan pelek
Kubah Logam:Merk Nicomatic dan Innovan, lapis nikel dan emas
Spesifikasi Teknis
| Resistensi Timbal Kawat | <1Ω/CM |
| Nilai Saat Ini | 25-100mA, 0-30VDC |
| Nilai Tegangan | <50V, DC |
| Resistensi Isolasi | <100MΩ, 250VDC |
| Waktu Hidup | >1 Juta siklus |
| Suhu Operasi | -104°F hingga 158°F (-40°C hingga 70°C) |
| Operasi Kelembaban | pada 104°F, <98% RH |
| Waktu Springback Kubah | <5 mdetik |
| Penahan Tegangan Bahan Dasar | 1500 V DC |
| Fleksibilitas Ekor | Sudut apa pun dalam 180 derajat |
Kemampuan Khusus:Kami dapat mengakomodasi kebutuhan khusus termasuk kedap air, pelindung EMI, pelapis jendela/lensa, LED tertanam, dan berbagai pelapis UV.
Detail Produksi & Bisnis
Kapasitas Produksi:1.000.000 unit
Harga satuan:Bisa dinegosiasikan
Ketentuan Pengiriman:EXW
Ketentuan Pembayaran:T/T
Asal:Dongguan
Sedang mengemas:Dalam karton

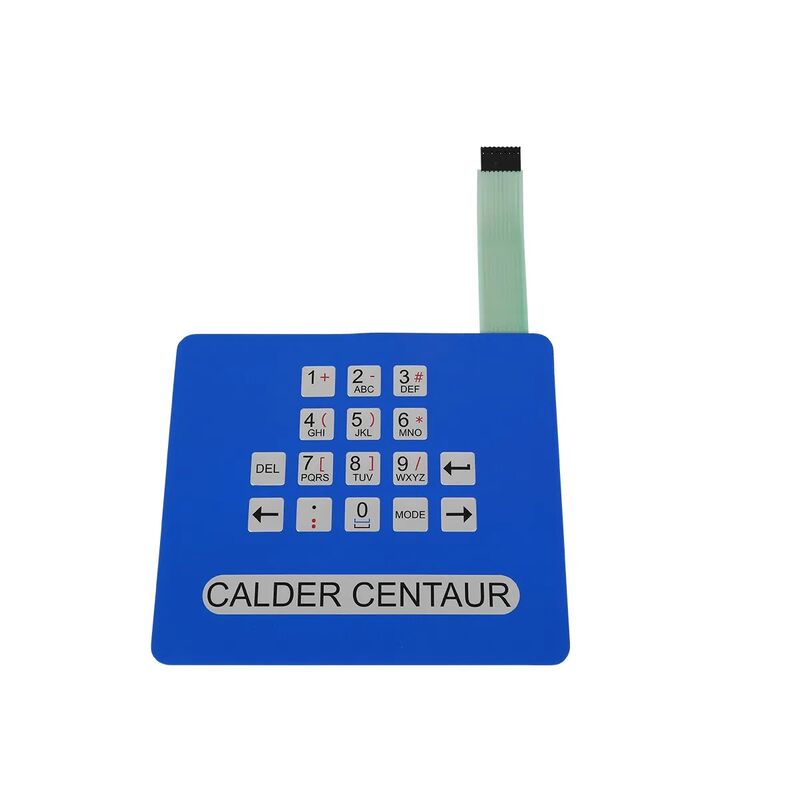

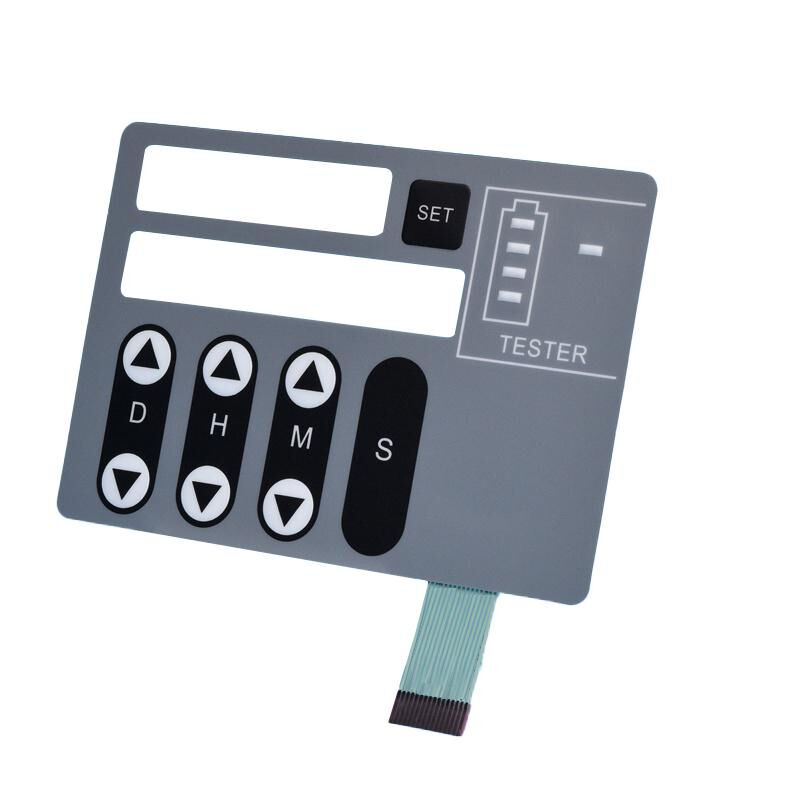

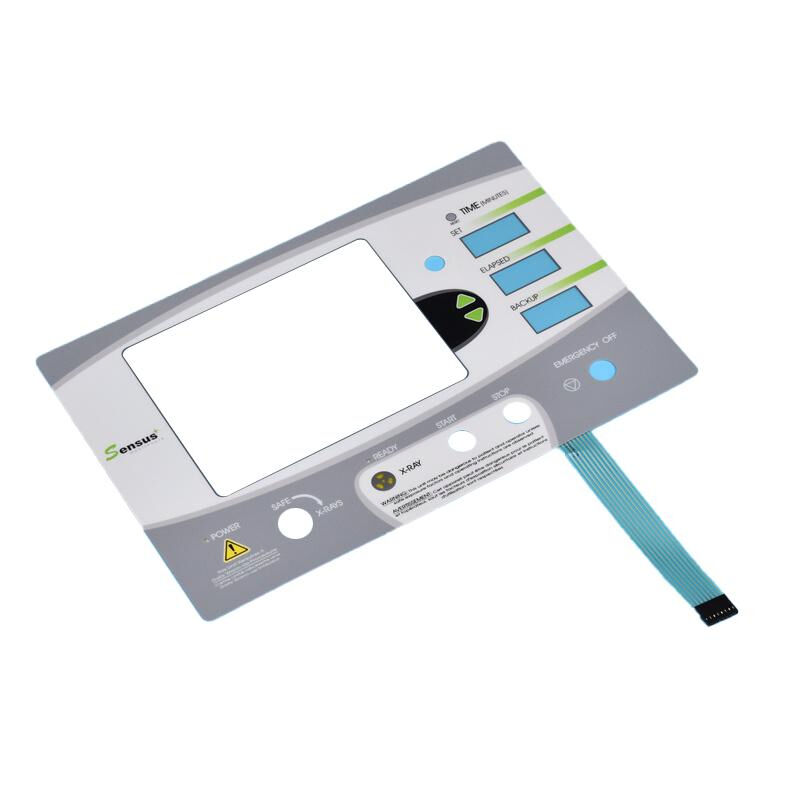

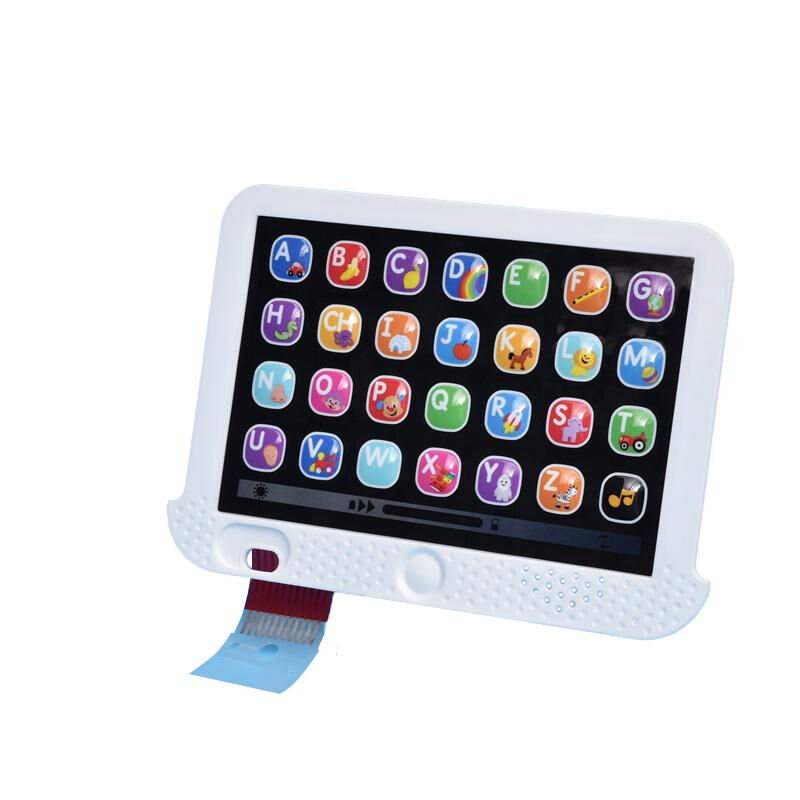

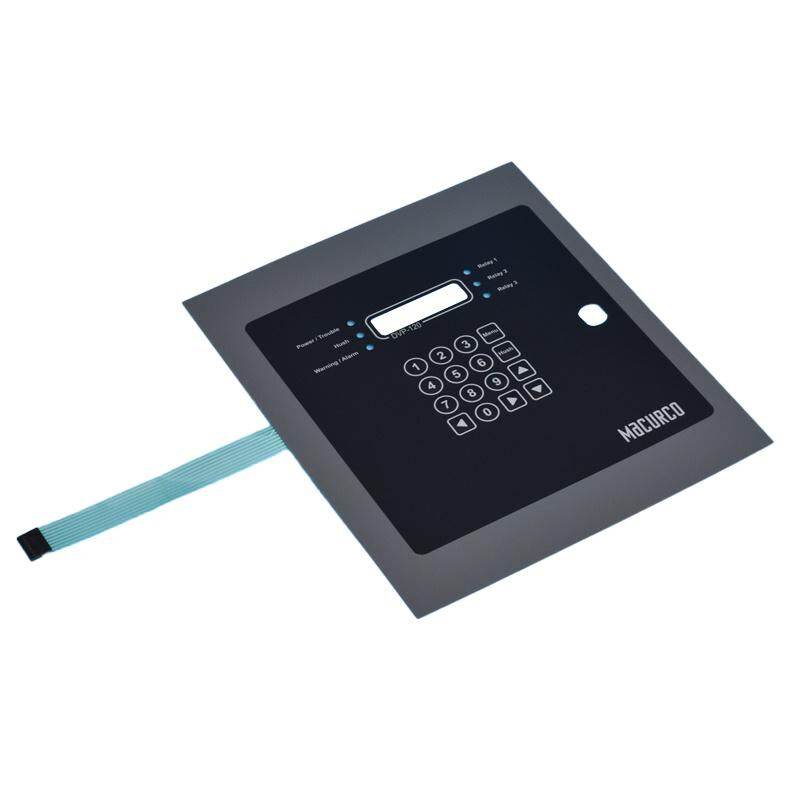

Gambar Produk
