Flexible PCB Flexible Circuit Boardsdouble-Sided Printed Cable

PCB Fleksibel Papan Sirkuit FleksibelKabel Cetak Dua Sisi

Menyoroti

Sirkuit PCB fleksibel sisi dua
,
Kabel switch membran fleksibel
,
Papan sirkuit fleksibel kabel cetak
Model TIDAK.

HC-FPC-005
Modus Kombinasi

Pelat Fleksibel Perekat
Perekat Konduktif

Pasta Perak Konduktif
Tahan Api

V2
Teknologi Pengolahan

Foil Tekanan Tunda
Bahan Dasar

Tembaga
Bahan isolasi

Bahan Komposit Logam
Nilai saat ini

25-100mA, 0~30VDC
Seumur hidup

>1 Juta Kali
Ketebalan Rata-rata

1.1-0. Pagi
Dimensi Lubang Minimum

0,3 mm
Lebar Linier Minimum

0,08mm
Jarak Linier Minimum

0,08mm
Toleransi Eksternal

+/- 0,05mm
Ketahanan las

280 lebih dari 10 detik
Kuantitas min Order

100

PCB Fleksibel Papan Sirkuit FleksibelKabel Cetak Dua Sisi

Name: PCB Fleksibel Papan Sirkuit FleksibelKabel Cetak Dua Sisi
Brand: TKM MEMBRANE TECHNOLOGY LTD.
Availability: InStock

button button

Dapatkan Harga Hubungi sekarang

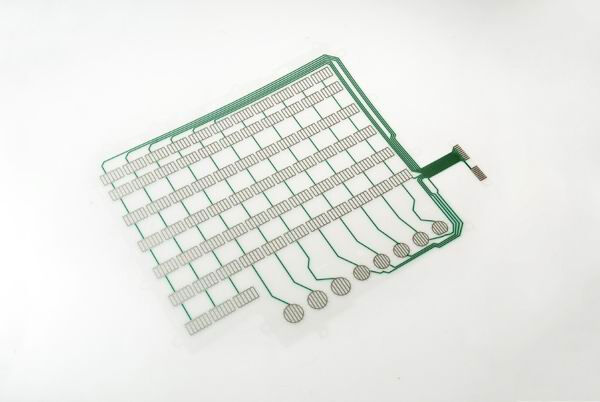

Papan Sirkuit Fleksibel PCB Fleksibel Kabel Cetak Dua Sisi

Papan sirkuit cetak fleksibel berkinerja tinggi yang dirancang untuk aplikasi yang memerlukan fleksibilitas, keandalan, dan optimalisasi ruang yang unggul.

Fitur & Manfaat Utama

Fleksibilitas Luar Biasa:Dapat ditekuk, dilipat, dan diubah bentuknya secara bebas dengan radius kumparan kecil dan bergerak sepanjang sumbu X, Y, Z
Optimasi Ruang:Desain ringan dan tipis (ketebalan rata-rata 1,1-0,1 mm) memaksimalkan penggunaan ruang instrumen yang sempit
Konstruksi Ringan:Bobot dioptimalkan berdasarkan kebutuhan beban saat ini, bukan kekuatan mekanis
Kemampuan Penyegelan Unggul:Dirancang untuk kinerja segel tarik rendah di lingkungan yang merugikan
Transmisi Sinyal Stabil:Pola pengkabelan dan jarak konduktor yang dirancang secara bebas memastikan parameter R, L, C yang stabil
Perakitan Mudah:Sifat terminal yang sangat baik untuk aplikasi menyolder, memasukkan, memukau, dan merekatkan
Isolasi Tingkat Lanjut:Bahan seperti polimida dan poliester memberikan sifat isolasi yang sangat baik

Komposisi Bahan

Substrat Foil Tembaga:Tembaga elektrolitik atau canai (ketebalan umum: 1oz, 1/2oz, 1/3oz)
Film Substrat:Ketebalan umum 1mil dan 1/2mil
Perlindungan Film Sampul:Insulasi permukaan dengan ketebalan 1mil dan 1/2mil
Pengaku:Film pengaku PI untuk penguatan kekuatan mekanis (ketebalan 3mil hingga 9mil)
Pelindung EMI:Film pelindung elektromagnetik untuk perlindungan interferensi

Aplikasi

Ponsel:Ringan dan ketebalan tipis menghemat volume produk, menghubungkan baterai, mikrofon, dan tombol
Komputer & Layar LCD:Konfigurasi jalur tunggal mengubah sinyal digital menjadi gambar tampilan

Spesifikasi Teknis

Bahan	PI: 1 juta, Cu: 1 ons, PI: 1 juta
Perawatan Permukaan	Pelapisan timah murni
Dimensi Lubang Minimum	0,3 mm
Lebar/Jarak Linier Minimum	0,08mm
Toleransi Eksternal	+/- 0,05mm
Ketahanan Pengelasan	280°C selama lebih dari 10 detik
Kekuatan Mengupas	1,2kg/cm²
Tahan Panas	-200 hingga +300°C
Resistivitas Permukaan	1,0 × 10¹¹
Kelenturan & Ketahanan Kimia	Memenuhi standar IPC

Keunggulan Kompetitif

Waktu Perakitan Singkat:Konfigurasi jalur lengkap menghemat pekerjaan sambungan kabel ekstra
Volume Kecil:Secara efektif mengurangi volume produk untuk meningkatkan portabilitas
Ringan:Lebih ringan dari PCB kaku, mengurangi berat produk akhir
Profil Tipis:Lebih tipis dari papan PCB keras, meningkatkan fleksibilitas dan perakitan 3D
Pengiriman Cepat
Layanan Terbaik
OEM/ODM Tersedia

Spesifikasi Teknis Saklar Membran

Resistensi Timbal Kawat	<1Ω/CM	Waktu Hidup	>1 Juta kali
Nilai Saat Ini	25-100mA, 0~30V DC	Suhu Operasi	-104°F~158°F
Nilai Tegangan	<50V, DC	Operasi Kelembaban	pada 104°F, <98% RH
Resistensi Isolasi	<100MΩ, 250VDC	Waktu Springback Kubah	<5 mdetik
Ganti Perjalanan	Tipe Datar: 0,05-0,3mm Tipe Taktil: 0,3-1,5mm	Penahan Tegangan Bahan Dasar	1500VDC
Fleksibilitas Ekor	Sudut apa pun dalam 180 derajat
