Fleksibel Membran Switch Control Keypad
,Panel switch papan sirkuit FPC
,Fleksibel printer switch keyboard
-
Model TIDAK.HC-FPC-022
-
Modus KombinasiPelat Fleksibel Perekat
-
Perekat KonduktifPasta Perak Konduktif
-
Tahan ApiV2
-
Teknologi Pengolahanfoil elektrolitik
-
Bahan DasarTembaga
-
Bahan isolasiresin organik
-
Tegangan maksimum50V DC
-
Arus Maksimum100mA
-
Hubungi Resistensi0,5-10Ω
-
Resistensi Isolasi≥100mΩ
-
Ketahanan Dielektrik250VRMS
-
Kekuatan aktuasi57 hingga 397 gram
-
Ganti Pukulan0,1 hingga 1,5 mm
-
Suhu Operasi-20 hingga 80°C
-
Kuantitas min Order100
Fleksibel Printing Swith Panel FPC Control Keypad Papan sirkuit
Papan Sirkuit Keypad Kontrol FPC Panel Sakelar Pencetakan Fleksibel
Keypad kontrol sirkuit cetak fleksibel berkinerja tinggi yang dirancang untuk pengoperasian yang andal dalam aplikasi industri.
Fitur Utama
- Bahan pelapis: Poliester (PET) dari AUTOTYPE atau Polikarbonat (PC) dari LEXAN
- Perekat belakang: 3M 467MP, 3M 468MP, dan opsi setara
- Pencocokan warna: Sistem pencocokan warna Pantone dan RAL
- Tata letak ekor, pin, dan sirkuit khusus sesuai dengan kebutuhan pelanggan
- Tersedia dengan konfigurasi kubah logam atau kubah poli
Spesifikasi Listrik
- Peringkat sirkuit maksimum: 50 V DC, 100mA, 500mW
- Resistansi kontak: 0,5-10Ω (bervariasi berdasarkan panjang jejak dan material)
- Resistansi isolasi: ≥100MΩ pada 100V
- Ketahanan dielektrik: 250VRms (50 hingga 60 Hz/menit)
- Pentalan kontrak: ≤10 ms
Spesifikasi Mekanik
- Kekuatan aktuasi: Tipe datar = 57 hingga 284G (2 hingga 10oz), Tipe taktil = 170 hingga 397g (6 hingga 14oz)
- Saklar saklar: Tipe datar = 0,1 hingga 0,5 mm, Tipe taktil = 0,6 hingga 1,5 mm
Spesifikasi Lingkungan
- Suhu pengoperasian: Kubah datar/logam: -20°C hingga 80°C, Kubah poli: -20°C hingga 55°C
- Suhu penyimpanan: Kubah datar/logam: -40°C hingga 80°C, Kubah poli: -40°C hingga 60°C
- Kelembapan pengoperasian: 90% pada 40°C selama 240 jam
- Getaran: 20GS maks (10 hingga 200Hz, MIL-STD-202, M204, kondisi B)
Spesifikasi Teknis
| Resistansi kawat timah | <1Ω/CM | Seumur hidup | >1 Juta kali |
| Nilai saat ini | 25-100mA, 0~30V DC | Suhu Operasi | -104°F~158°F |
| Nilai Tegangan | <50V, DC | Operasi Kelembaban | pada 104°F, <98% RH |
| Resistensi isolasi | <100MΩ, 250VDC | Waktunya kembali ke kubah | <5 mdetik |
| Ganti perjalanan | Tipe Datar 0,05-0,3 mm Tipe taktil: 0,3-1,5 mm |
Bahan Dasar tahan tegangan | 1500VDC |
| Fleksibilitas ekor | Sudut apa pun dalam 180 derajat | ||

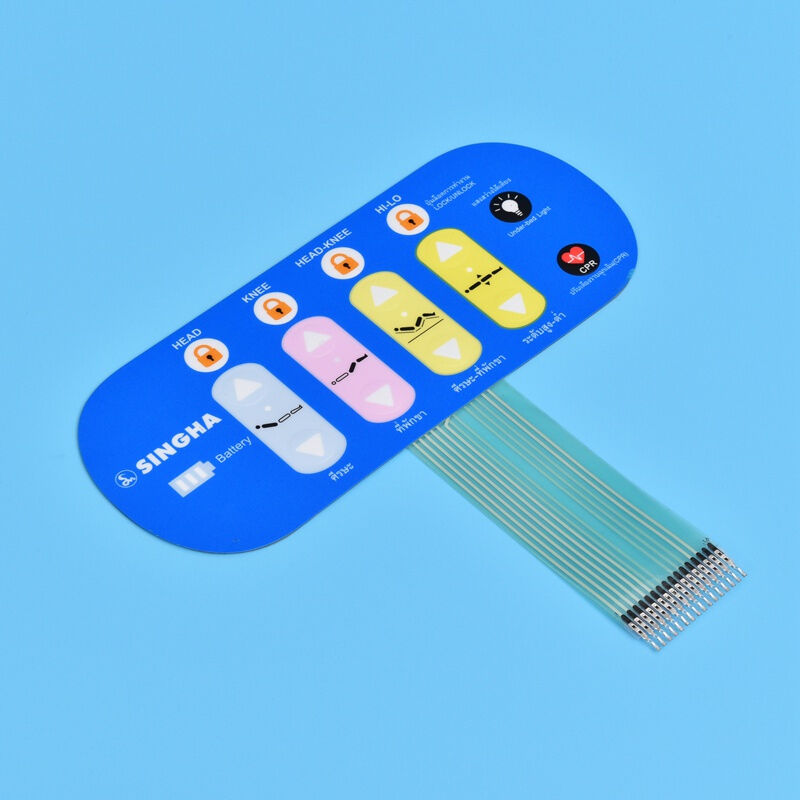

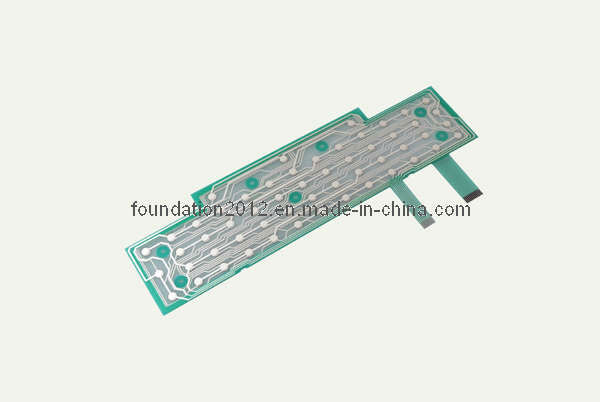

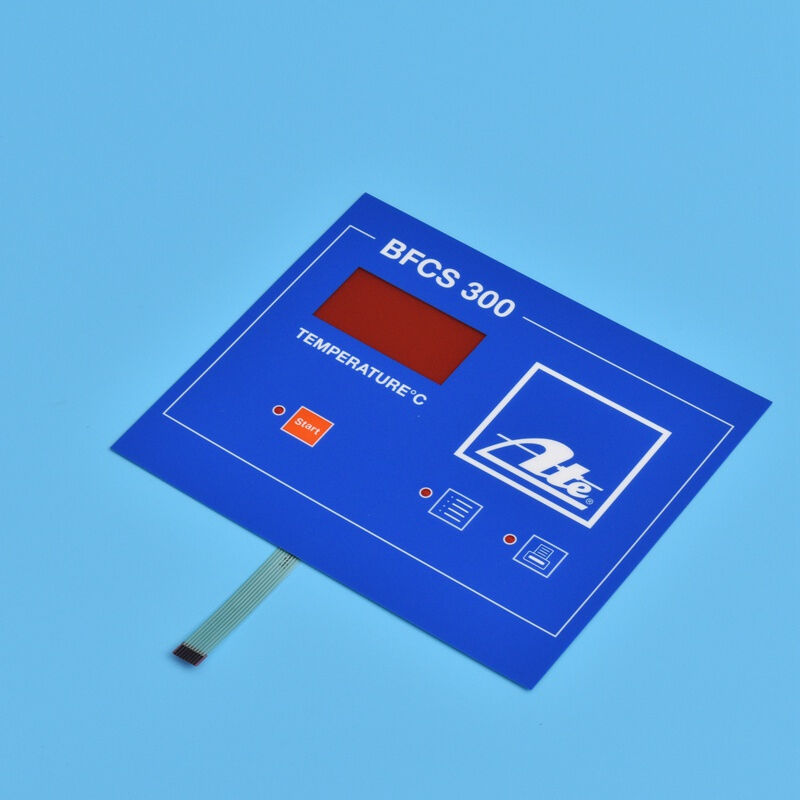

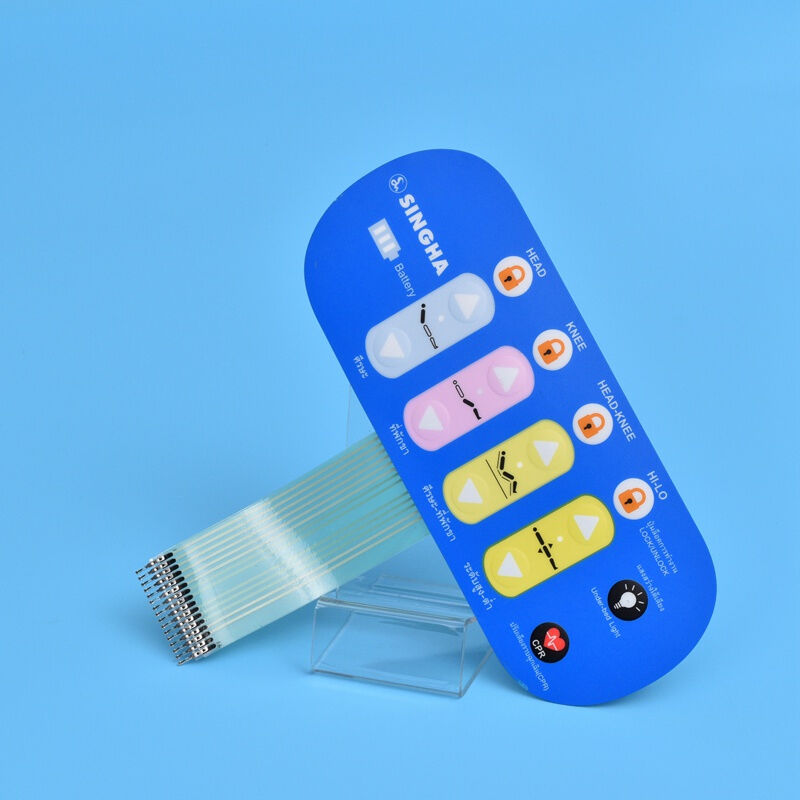

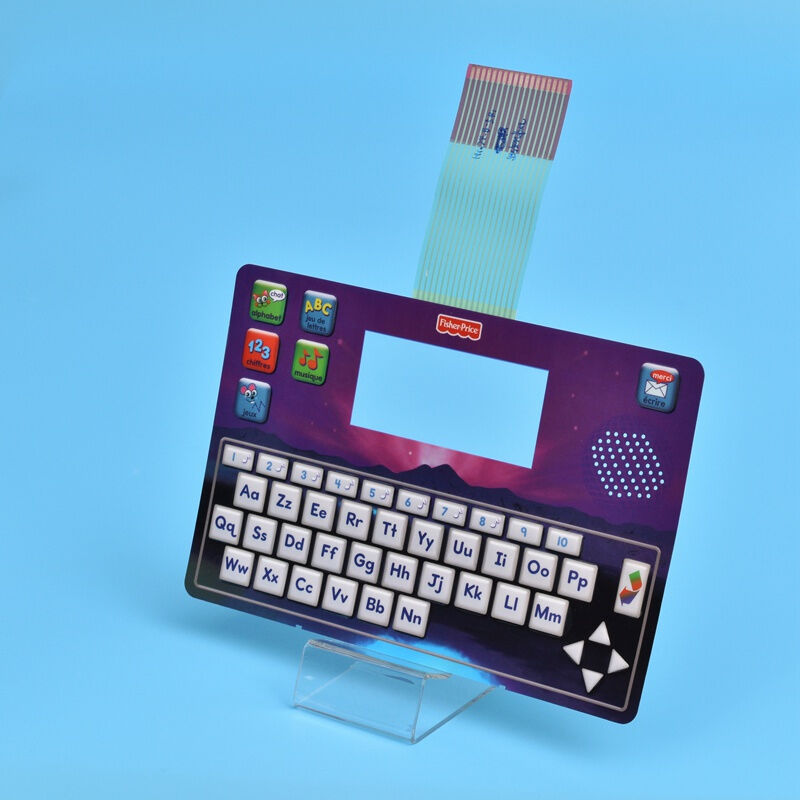

Gambar Produk
