Menyoroti
PCB fleksibel multilayer kaku
,papan sirkuit cetak listrik
,PCB switch membran fleksibel
-
Model TIDAK.HC-FPC-016
-
Modus KombinasiPelat Fleksibel Perekat
-
Perekat KonduktifPasta Perak Konduktif
-
Tahan ApiHB
-
Teknologi Pengolahanfoil elektrolitik
-
Bahan DasarTembaga
-
Bahan isolasiresin organik
-
Resistensi kawat≤ 1 ohm/cm
-
Peringkat Saat Ini25-100mA, 0-30V DC
-
Tegangan kerja≤ 50VDC
-
Tegangan Isolasi≤ 100M Ohm 250V DC
-
kehidupan kerja≤ Satu Juta Kali
-
suhu kerja-40°C hingga 70°C
-
Kelembaban Kerja40°C ≤ 98% RH
-
Tekanan Bahan Dasar1500V DC
-
Kuantitas min Order100
Rigid Multilayer Electric Printed Flexible PCB Circuit Board
Papan Sirkuit PCB Fleksibel Cetak Listrik Multilapis Kaku
Kami mengkhususkan diri dalam pembuatan saklar membran komprehensif dengan sistem terintegrasi dan tim teknis yang stabil, memberikan solusi layanan satu atap yang lengkap.
Konstruksi & Bahan Produk
Konfigurasi Lapisan
- Hamparan
- Perekat lapisan atas
- Penahan kubah
- Kubah logam
- Perekat pengatur jarak
- Sirkuit
- Perekat belakang (dapat disesuaikan)
Spesifikasi Bahan
- Bahan Dasar: PET/PC
- Bahan Overlay: Poliester (PET) dari AUTOTYPE atau Polikarbonat (PC) dari LEXAN
- Perekat Belakang: 3M 467MP, 3M 468MP, atau sesuai permintaan
- Pencocokan Warna: Sistem pencocokan warna Pantone dan RAL
- Tata Letak Ekor, Pin, dan Sirkuit: Disesuaikan dengan kebutuhan pelanggan
- Tipe Sakelar: Opsi kubah logam atau kubah poli
Spesifikasi Teknis
Karakteristik Listrik
| Ketahanan Kawat | ≤ 1 ohm/cm |
| Peringkat Sirkuit Maksimum | 50V DC, 100mA, 500mW |
| Hubungi Resistensi | 0,5-10Ω (bervariasi berdasarkan panjang jejak dan bahan) |
| Resistensi Isolasi | ≥ 100MΩ pada 100V |
| Ketahanan Dielektrik | 250VRms (50 hingga 60 Hz/menit) |
| Hubungi Bouncing | ≤ 10 mdtk |
Sifat Mekanik
| Kekuatan Aktuasi | Tipe datar: 57-284G (2-10oz), Tipe taktil: 170-397g (6-14oz) |
| Ganti Pukulan | Tipe datar: 0,1-0,5mm, Tipe taktil: 0,6-1,5mm |
| Seumur hidup | > 1 Juta siklus |
| Waktu Springback Kubah | < 5 mdetik |
| Fleksibilitas Ekor | Sudut apa pun dalam 180 derajat |
Spesifikasi Lingkungan
| Suhu Operasi | Kubah Datar/Logam: -20°C hingga 80°C, Kubah poli: -20°C hingga 55°C |
| Suhu Penyimpanan | Kubah Datar/Logam: -40°C hingga 80°C, Kubah poli: -40°C hingga 60°C |
| Operasi Kelembaban | 90% pada suhu 40°C selama 240 jam |
| Ketahanan Getaran | maks 20GS (10 hingga 200Hz, MIL-STD-202, M204, kondisi B) |
| Penahan Tegangan Bahan Dasar | 1500VDC |
Kemampuan Produksi
Departemen Cetak Layar
Terowongan & Oven IR
Pengujian Ketebalan
Mesin Pemotong Laser
Departemen Meninju
Bagian Kunci Timbul
Jalur Perakitan
Pengujian Listrik
Departemen OQC
Pengujian Aspek Visual
Bagian Pelapisan PU
Fitur Produk
- Saklar Membran dengan jendela
- Sentuh tombol perasaan dengan emboss
- Sablon Sutra
- Hasil akhir eksterior yang sempurna
- Lebih dari 1 juta siklus hidup
- Konstruksi berkualitas tinggi
Aplikasi
Peralatan Medis
Aparatur Telekomunikasi
Sistem Telepon
Peralatan Rumah Tangga
Sistem Keamanan
Kontrol Industri
Ketentuan Komersial
| Jumlah Pesanan Minimum | 50 buah |
| Ketentuan Pembayaran | T/T atau L/C |
| Biaya Cetakan | 100% di Muka |
| Waktu Sampel | 9-10 hari setelah persetujuan gambar |
| Waktu Produksi | 15-22 hari setelah persetujuan sampel |
Informasi Perusahaan
| Tempat Asal | Dong Guan, Tiongkok |
| Nama Merek | Dasar |
| Nomor Model | HC-MS-002 |
| Sertifikasi | ISO9001:2008, SGS, Rohs |
Keuntungan Perusahaan
- Tim manajemen berpengalaman dengan keahlian lapangan yang luas
- Staf profesional dan pekerja terampil
- Kemampuan penelitian dan pengembangan yang kuat
- Waktu pengiriman cepat
- Penetapan harga yang kompetitif
- Dua pabrik tersedia untuk pesanan besar
- Tim penjualan ahli dan layanan pelanggan yang sangat baik

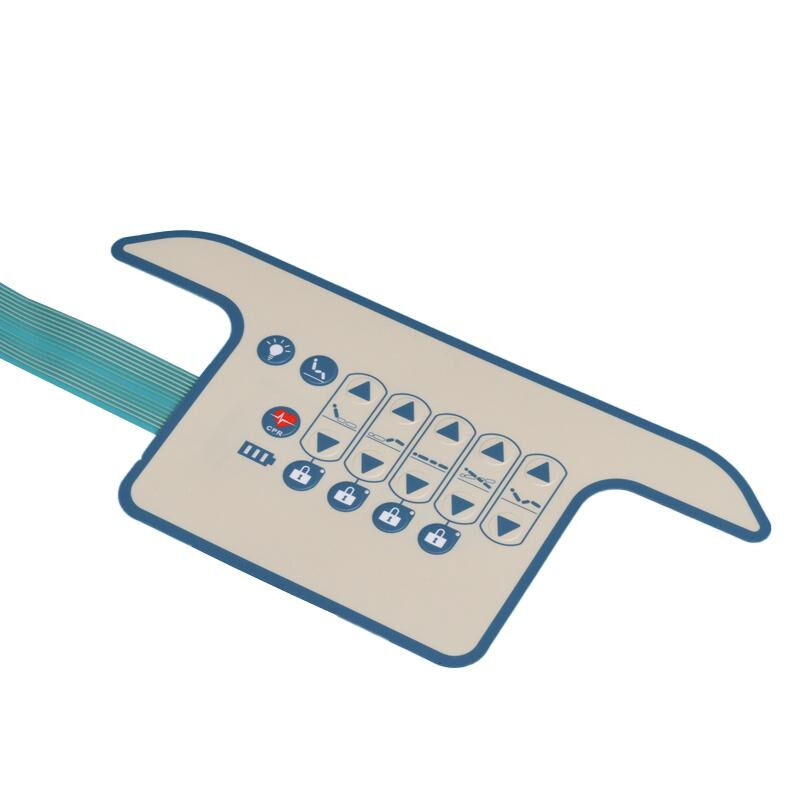

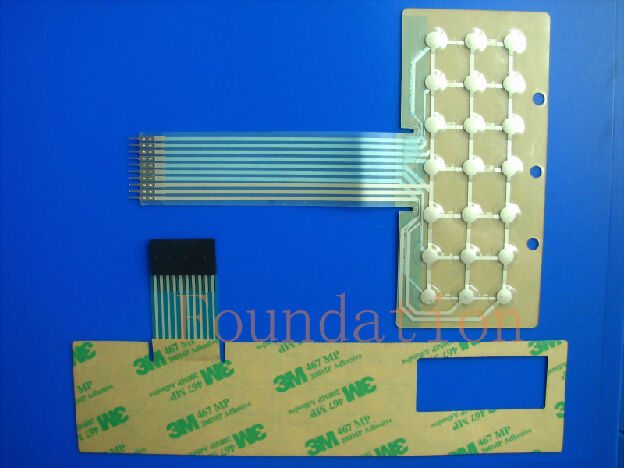

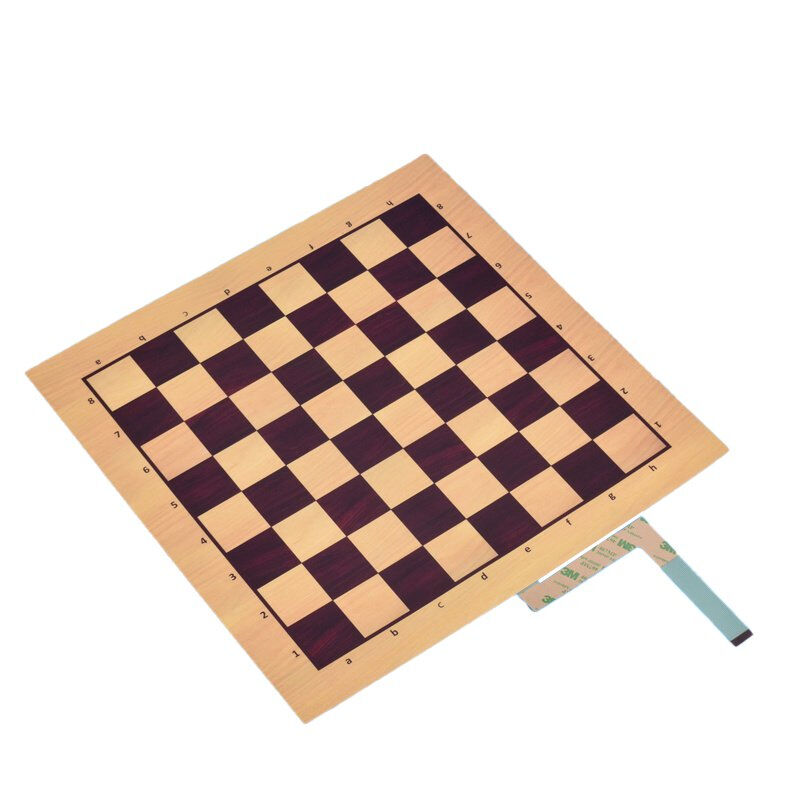

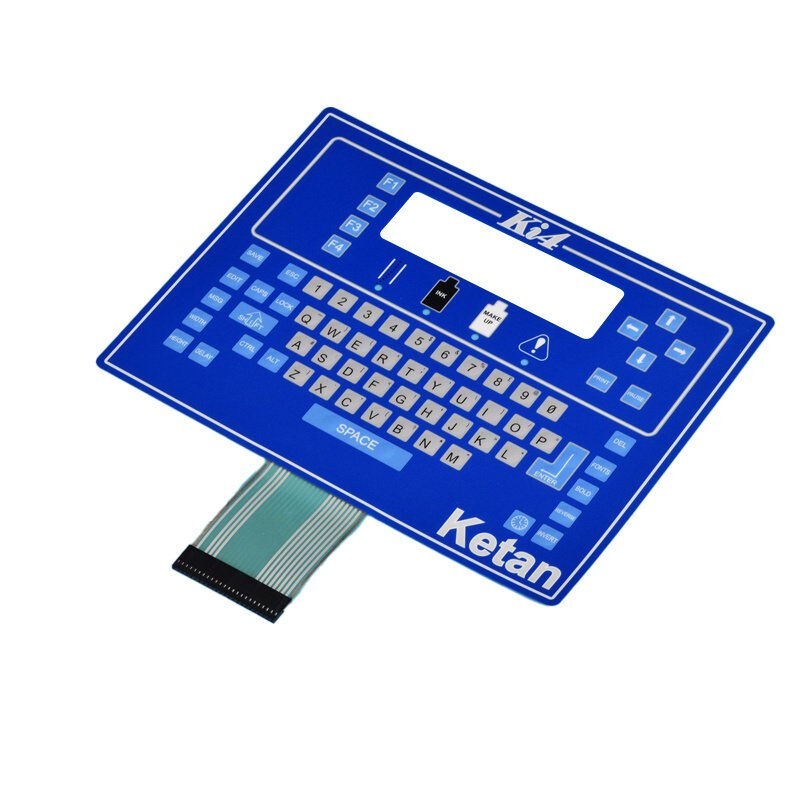

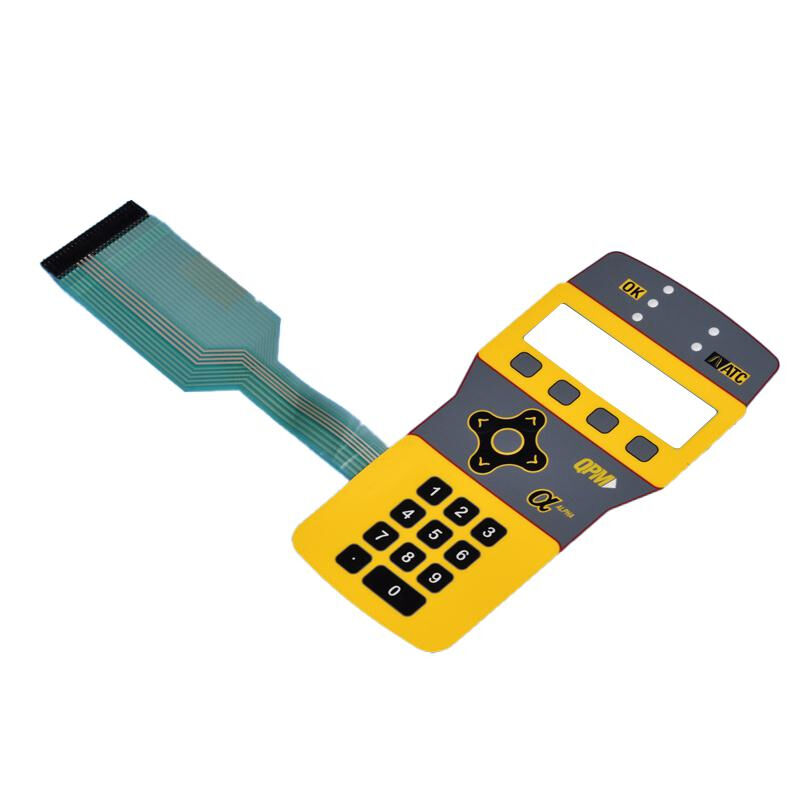

Gambar Produk
